Описание

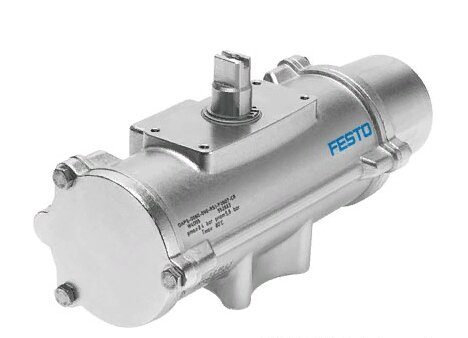

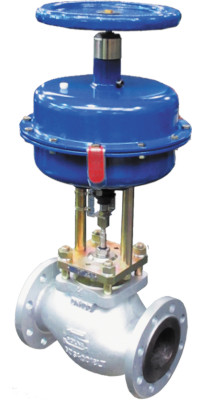

Пневматический привод – устройство предназначенное для управления запорным или запорно-регулирующим клапаном в системе.

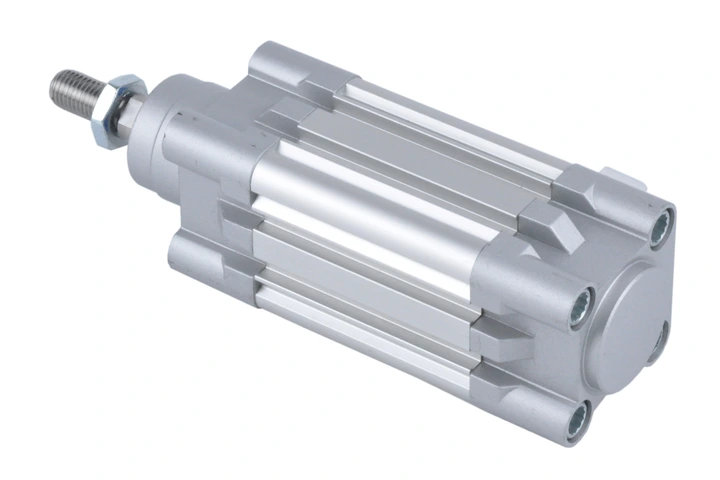

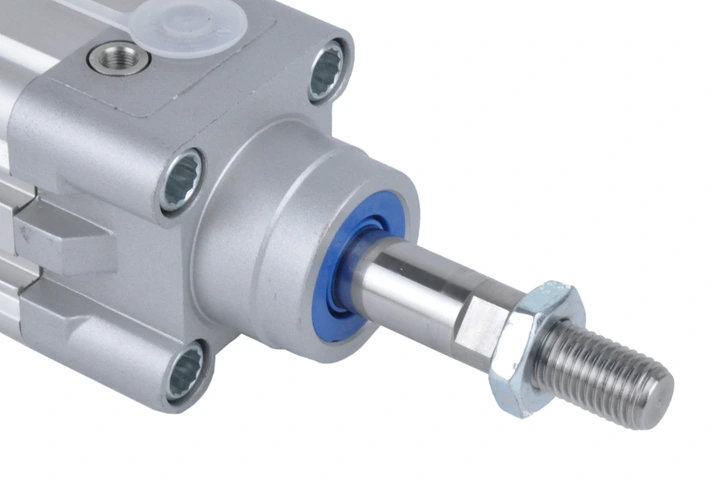

Пневматический привод преобразует энергию сжатого воздуха во вращательное или поступательное движение. Стандартно пневматический привод работает при давлении воздуха от 3-х до 8 бар, но используется чаще всего давление воздуха от 4-х до 6 бар.

Это обусловлено тем, что давление в 8 бар и выше не всегда возможно гарантировать. Пониженное давление требует большого диаметра поршня или мембраны, для получения необходимого крутящего момента или усилия, следовательно и большего размера самого привода, что ведёт к его удорожанию.

Пневмоприводы бывают двух типов:

– одностороннего действия ( с возвратными пружинами)

– двухстороннего действия

Пневмопривод одностороннего действия может быть:

нормально-открытый открывает с помощью усилия сжатого воздуха, а закрывает с помощью усилия возвратных пружин.

нормально-закрытый открывает с помощью усилия пружин, а закрывает с помощью усилия сжатого воздуха.

Пневмопривод двойного действия открывает и закрывает с помощью усилия сжатого воздуха.

Пневматические приводы по заказу комплектуются дополнительным оборудованием:

– соленоидный клапан (или управляющий клапан)

– ручной дублёр

– концевые выключатели

– позиционер

Характеристики

Применение пневмоприводов

Пневматические приводы применяются в металлургической, газовой, нефтяной, нефтеперерабатывающей, нефтехимической, химической отраслях промышленности, в коммунальном хозяйстве, на трубопроводах пара и горячей воды.

Достоинства пневматических приводов

-Пожаро- и взрывобезопасность. Благодаря этому достоинству пневмопривод не имеет конкурентов во взрывоопасных условиях эксплуатации, например в шахтах с обильным выделением метана, в химическом производстве и т.д.

-Надежность работы в широком диапазоне температур, в условиях пыльной и влажной окружающей среды.

-Большой срок службы. -Высокая скорость открытия/закрытия и возможность её регулирования

Диапазон температур

Пневмоприводы работают в диапазоне температур от -20°С до 80°С, но диапазон может быть расширен от -40°С до 120°С при дополнительном выборе специальных подшипников, смазки и уплотнений. Так же в низкотемпературных условиях работы необходимо учитывать появление конденсата. Конденсат может замёрзнуть и заблокировать воздушные магистрали, что приведёт к отключению привода.

Подбор пневмопривода

Для корректного подбора пневмопривода необходимо знать следующие данные:

1. Максимальный крутящий момент (для поворотных клапанов) или усилие которое необходимо оказать на шток (для прямоходных клапанов).

2.Давление в пневмомагистрале которое подводится к приводу. Если давление переодически изменяется, то необходимо брать наименьшее значение.

Для подбора пневмопривода одностороннего действия необходимо максимальный крутящий момент клапана или максимальное усилие, для прямоходных клапанов, увеличить на 30%, затем в таблице усилий приводов в колонке усилие пружины 0° выбирается привод соответствующее данному моменту или усилию, при соответствующем давлении воздуха в пневмомагистрале.

Для подбора пневмопривода двухстороннего действия необходимо максимальный крутящий момент клапана или максимальное усилие, для прямоходных клапанов, увеличить на 20 – 30% и выбрать привод который соответствует этому значению крутящего момента или усилия, при соответствующем давлении воздуха в пневмомагистрале.
